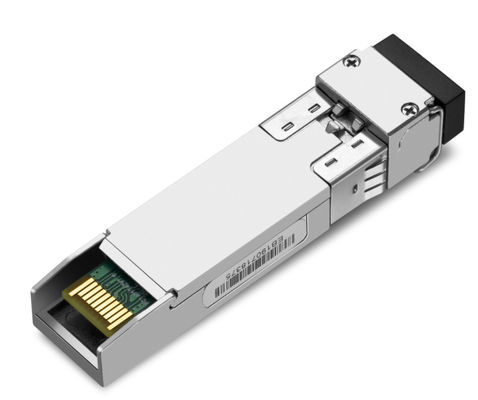

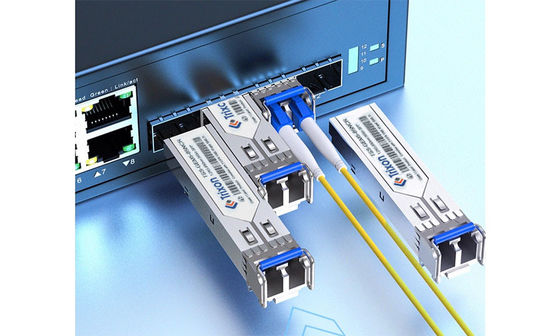

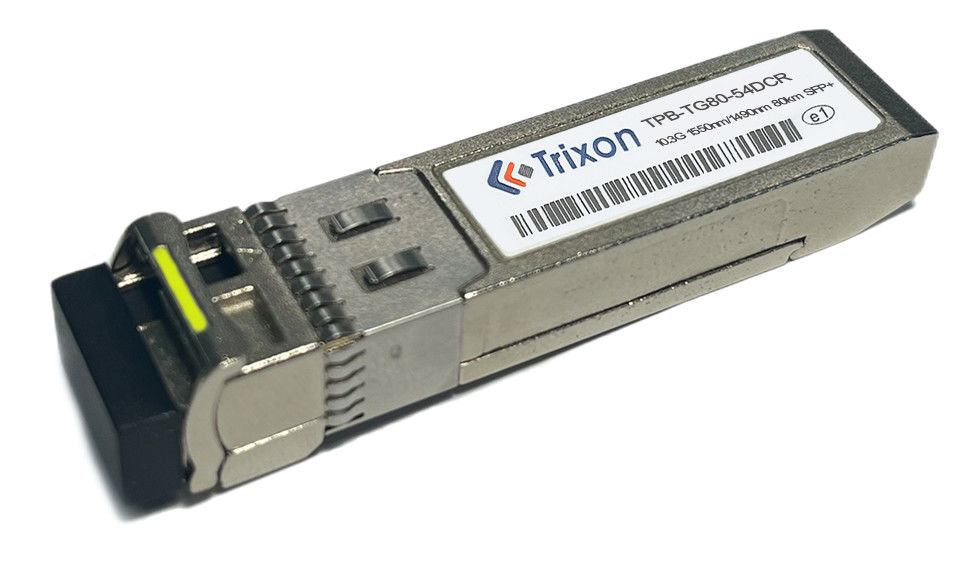

O Trixon 10GE BIDI SFP+ 80km é um pequeno transceptor ligável que suporta comunicação bidirecional de dados de 10 Gigabit por segundo através de fibra óptica.Com uma distância máxima de transmissão de 80 km, é conforme com a norma SFP+ Multi-Source Agreement (MSA) (SFF-8431).
Este transceptor SFP+ contém uma interface serializer/deserializer (SerDes) integrada e funções de transmissão/recepção de fibra óptica em um módulo compacto e compatível a quente.Suporta monitoramento de diagnóstico digital e funções de identificação serial acessíveis através da interface serial padrão de 2 fios definida pela especificação SFP + MSA.
O Trixon 10GE BIDI SFP+ 80km é fabricado em conformidade com o RoHS e sem chumbo, cumprindo os requisitos relativos aos materiais restritos da Directiva 2002/95/CE e da Directiva 2005/747/CE.Seu pequeno fator de forma pluggable, capacidade de alta velocidade e alcance alargado de 80 km tornam-na uma solução ideal para aplicações de interconexão óptica de 10 GbE.
| Especificações | Detalhes |
|---|---|
| Taxa de dados operacionais | 10.3Gbps |
| Distância | Até 80 km |
| Fornecimento de energia | 3,3 V simples |
| Interface lógica | TTL |
| Interface do conector | LC único bidirecional |
| Plug-in a quente | - Sim, sim. |
| Normas de conformidade |
Especificação MSA SFP Telcordia GR-253-CORE IEEE802.3ae |
| Monitorização dos diagnósticos | Interface do monitor de diagnóstico digital compatível com a SFF-8472 |
| Temperatura da caixa de funcionamento | 0°C a +70°C (padrão) |
Parâmetros técnicos:
| Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade |
| Transmissor | |||||
| Comprimento de onda central | λc | 1540 | 1550 | 1560 | nm |
| 1480 | 1490 | 1500 | nm | ||
|
Modo lateral Relação de supressão |
SMSR | 30 | - | - | dB |
| Largura espectral (-20dB) | Δλ | - | - | 1 | nm |
| Potência média de saída*Nota3 | Pout | - Um. | - | 4 | dBm |
| Taxa de extinção | Urgência | 6.5 | - | - | dB |
| Potência média do transmissor desligado | Puta-off | - | - | - Trinta | dBm |
| Intensidade relativa do ruído | RIN | - | - | -128 | dB/Hz |
| Figura de saída | Compatível com a norma IEEE802.3ae-2005 | ||||
| Receptor | |||||
| Comprimento de onda central | λc | 1480 | 1490 | 1500 | nm |
| 1540 | 1550 | 1560 | nm | ||
| Sensibilidade do receptor*Nota4 | SEN | - | - | - 23 anos. | dBm |
| Sobrecarga do receptor | Pmax | - 7 | - | - | dBm |
| Ativos líquidos | Perda | - | - | - 24. | dBm |
| Período de validade | Localização | - 38 anos. | - | - | dBm |
| LOS Histerese | Perda | 0.5 | - | dB | |
