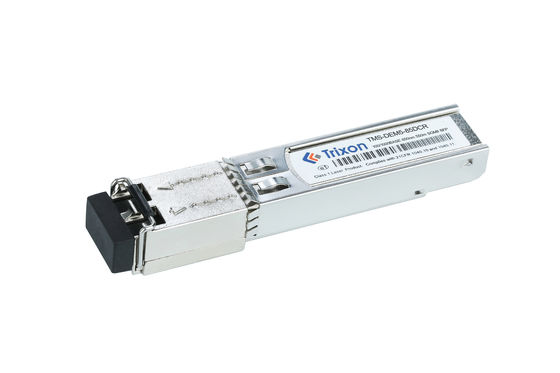

Os transceptores ópticos da série SGMII são módulos de alto desempenho e custo-benefício.São concebidos para fornecer 125 Mb/s e 1.25 GB/s de ligação óptica em switches Gigabit Ethernet. Estes transceptores são qualificados de acordo com GR-468-CORE.
Características | Descrição |
Taxa de dados operacionais | 125 Mbps ou 1,25 Gbps |
Distância | 550m |
Fornecimento de energia | 3,3 V simples |
Interface lógica | TTL |
Interface do conector | LC duplex |
Plugável a quente | - Sim, sim. |
Conformidade com as especificações MSA | SFF-8472 |
Conformidade com a norma IEEE | IEEE 802.3 |
Temperatura da caixa de funcionamento | -5°C a +75°C |
Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade | Notas | |||
Transmissor | |||||||||
Comprimento de onda central | λc | 830 | 850 | 870 | nm | ||||
Largura espectral*N- Não.4 | ∆λ | 0.85 | nm | VSCEL-LD | |||||
Potência média de saída | 100BASE | POUT | - 9 | -3 | dBm | ||||
1000BASE | - 9 | -3 | dBm | ||||||
Taxa de extinção | Urgência | 9 | dB | ||||||
Potência média do transmissor desligado | PDesligado | - 45 | dBm | ||||||
Figura de saída | Compatível com a norma IEEE 802.3ah-2004 | ||||||||
Receptor | |||||||||
Comprimento de onda central | λc | 830 | 860 | nm | |||||
Sensibilidade*N- Não.5 | 100BASE | PIN | - 17 | dBm | |||||
1000BASE | - Vinte e quatro.5 | dBm | |||||||
Sobrecarga do receptor | Sobrecarga | 0 | dBm | ||||||
Perda de retorno óptico | 12 | dB | |||||||
Período de validade | 100BASE | Localização | - 45 | dBm |
|
||||
1000BASE | - Trinta e cinco | ||||||||
Ativos líquidos | 100BASE | Perda | - Trinta | dBm |
|
||||
1000BASE | - 25 | ||||||||
LOS Histerese | 0.5 | 4 | dB |
