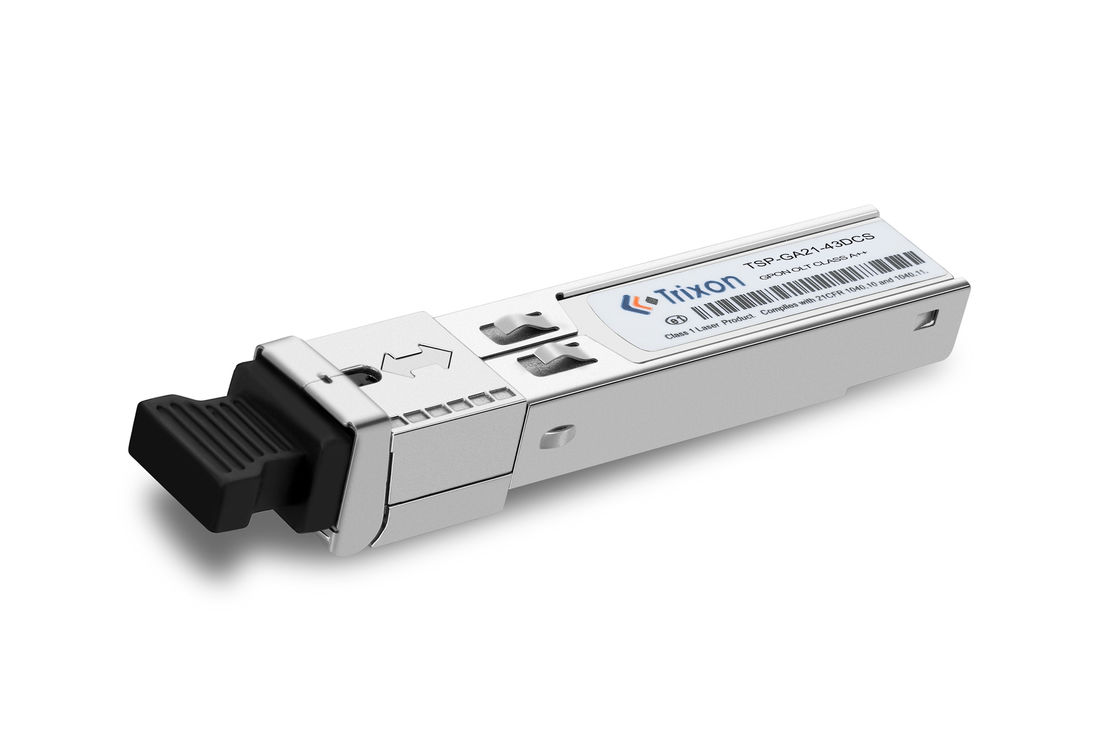

O transceptor TSP-GA21-43DCS é um módulo ligável de pequeno formato para comunicações de dados ópticos em série, como a ITU-T G.984É com o conector SFP de 20 pinos para permitir a capacidade do plugue quente.
Este módulo é concebido para fibras de modo único e opera a um comprimento de onda nominal de 1490 nm.
A seção transmissora utiliza um laser DFB de 1490 nm e é um laser de classe 1 conforme a Norma Internacional de Segurança IEC-60825.
Parâmetros técnicos:
Especificações de desempenho ¢ Óptico
| Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade |
| SMF de 9 μm de diâmetro do núcleo | 20 | Km | |||
| Taxa de dados |
TX 2.488 RX 1.244 |
Gbit/s | |||
| Transmissor | |||||
| Comprimento de onda central | λC | 1480 | 1490 | 1500 | nm |
| Largura espectral (-20dB) | Δλ | 1 | nm | ||
| Potência média de saída | AOP | - Quatro | 0 | dBm | |
| Taxa de extinção | Urgência | 8.2 | dB | ||
| Potência média do transmissor desligado | - 39 | dBm | |||
| Penalização pela dispersão do transmissor | TDP | 1 | dB | ||
| Figura de saída | Compatível com a UIT-T G.984.2 | ||||
| Receptor | |||||
| Comprimento de onda central | 1260 | 1310 | 1360 | nm | |
| Sensibilidade*Nota3 | SEN | - 22 anos. | dBm | ||
| Sobrecarga do receptor | SAT | 0 | dBm | ||
| Perda de retorno óptico | - 20 | dB | |||
| SD De-Assert | - 32 anos. | dBm | |||
| SD Afirmação | - 45 | dBm | |||
| Histerese SD | 0.5 | 4 | dB | ||
Este módulo é adequado para redes GPON, redes de acesso de fibra óptica (FTTH) e outros cenários de aplicação de comunicações ópticas que exijam transmissão de fibra única,Transmissão de longa distância e alta fiabilidade.
Suporte Técnico: O fabricante ou fornecedor normalmente oferece suporte técnico para ajudar os clientes com quaisquer consultas, problemas ou soluções de problemas relacionados ao módulo.,suporte por e-mail, ou um portal de suporte online.
Documentação e Recursos: O fabricante fornece geralmente documentação do produto, como manuais de utilização, folhas de dados e notas de aplicação,Orientar os clientes na utilização e integração do módulo de forma eficaz.
Garantia: The module may come with a warranty period during which the manufacturer is responsible for repairing or replacing the module if it experiences any defects or failures under normal operating conditions.
Serviços de campo: Em alguns casos, o fabricante pode oferecer serviços de campo, onde técnicos são enviados para ajudar na instalação, manutenção ou solução de problemas no local.
Treinamento: Os fabricantes podem fornecer programas ou recursos de treinamento para ajudar os clientes a entender as características, funcionalidades e melhores práticas do módulo para implantação e operação.
Embalagem: O módulo é tipicamente embalado numa caixa ou caixa protetora para garantir a sua segurança durante o transporte.A embalagem pode incluir materiais antiestáticos para evitar descargas eletrostáticas e danos ao módulo..
Método de Envio: O módulo pode ser enviado usando vários métodos com base nas preferências do cliente e nas políticas de envio do fornecedor.ou serviços de correio.
Documentação de expedição: O vendedor prepara geralmente a documentação de expedição necessária, incluindo uma fatura comercial, lista de embalagens,e quaisquer formulários ou declarações aduaneiras exigidos para as remessas internacionais.
Rastreamento e seguro: Dependendo do método de transporte escolhido, o vendedor pode fornecer um número de rastreamento para acompanhar o progresso da remessa.A cobertura de seguro para o pacote também pode estar disponível para proteger contra perda ou dano durante o transporte.
Considerações relativas ao transporte marítimo internacional: para remessas internacionais,o vendedor deve cumprir as regras aduaneiras e assegurar que toda a documentação de importação/exportação necessária é preparada e incluída na remessa.
