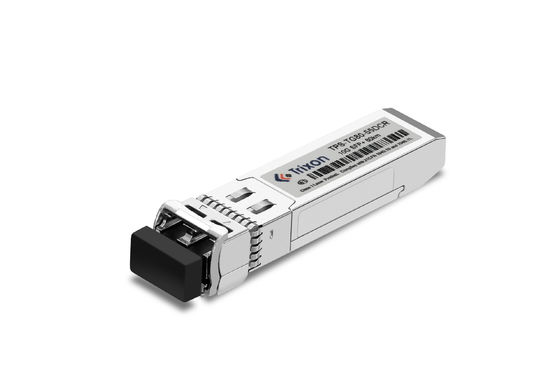

O módulo de transceptor SFP+ é um módulo de transceptor Pluggable Plus de pequeno fator de forma projetado para atender aos requisitos de aplicações de comunicação óptica de alto desempenho.Ele fornece vários comprimentos de onda na banda C comprimentos de onda na rede 100GHz DWDM ITU com tipo de fibra SMF. Ele está em conformidade com o padrão SFF-8431 e SFF-8432 e possui uma interface de conector LC duplex. Tem uma faixa de temperatura operacional de -40 ° C ~ +85 ° C.
| Especificações | Detalhes |
|---|---|
| Nome do produto | Módulo de transceptor DWDM 10G SFP+ |
| DDM/DOM | - Sim, sim. |
| Comprimento de onda | Disponível em todos os comprimentos de onda da banda C na rede DWDM ITU de 100 GHz |
| Interface óptica | Interface de conector LC duplex |
| Distância | Até 20 km |
| Link orçamento | 19 dB |
| Laser | DWDM EML e APD |
| Intervalo de temperatura | -40°C ~ +85°C |
| Conformidade | Compatível com as especificações SFF-8431 e SFF-8432 |
| Taxa de dados | 10.3 Gb/s |
| (XX)Valor | Canal |
Frequência (THz) |
Comprimento de onda (nm) |
(XX)Valor | Canal |
Frequência (THz) |
Comprimento de onda (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,19 dB Orçamento de energia)
| Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade | Notas | |
| Transmissor | |||||||
| Comprimento de onda central | λc | 1527.99 | XX | 1567.13 | nm | XX:Nota 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Potência média de saída | POUT | 1 | 5 | dBm | |||
| Taxa de extinção | Urgência | 8.2 | dB | ||||
| Relação de supressão do modo lateral | SMSR | 30 | dB | ||||
| Potência média do transmissor desligado | PDesligado | - Trinta | dBm | ||||
|
Transmissor e Dispersão Punição |
TDP | 2 | dB | ||||
| Consumo de energia | 1.8 | W | |||||
| Figura de saída | Compatível com a norma IEEE 802.3ae | ||||||
| Receptor | |||||||
| Sensibilidade*N- Não.4 | PAPD | - 24. | dBm | Nota 6 | |||
| Sobrecarga do receptor | Sobrecarga | - 7 | dBm | ||||
| Período de validade | Localização | - Trinta e cinco | dBm | ||||
| Ativos líquidos | Perda | - 25 | dBm | ||||
| LOS Histerese | 0.5 | 4 | dB | ||||
| Reflexão do receptor | - 27 | dB | |||||
Nota4: A potência óptica média mínima medida no BER inferior a 1E-12@padrão é PRBS231-1@ER=4 dB.
Nota5: Receptor PIN
Nota 6: Receptor APD, PRBS 2^31-1, BER 10^-12
Redes de telecomunicações: o módulo pode ser utilizado em redes de telecomunicações para permitir a transmissão de dados de alta capacidade e de longa distância.Permite aos prestadores de serviços alargar o alcance da sua rede e oferecer conectividade fiável aos clientes a longas distâncias.
Interconexões de Data Center: É adequado para interconectar data centers que estão localizados longe uns dos outros.Apoio à transferência eficiente de grandes volumes de dados.
Redes de área metropolitana (MAN): MANs conectam vários locais dentro de uma cidade ou área metropolitana.O módulo TPD-TG20-XXDIR pode ser utilizado em MANs para estabelecer ligações de alta velocidade e de longa distância, facilitando uma comunicação eficiente entre os diferentes locais.
Redes de Área Ampla (WANs): as WANs conectam locais geograficamente dispersos, como escritórios, agências ou data centers.O módulo permite a transmissão de dados de alta velocidade e fiabilidade a longas distâncias, apoiando a comunicação e a colaboração eficazes entre localizações remotas.
Fibra para o x (FTTx): o módulo pode ser implantado em redes FTTx, como Fiber to the Home (FTTH) ou Fiber to the Business (FTTB), para fornecer serviços de banda larga de alta velocidade em longas distâncias.Permite aos prestadores de serviços fornecer conexões de largura de banda elevada a clientes residenciais e comerciais.
Backhaul sem fio: pode ser usado na infraestrutura de rede sem fio para retomar dados de locais remotos para a rede central em longas distâncias.O módulo suporta transmissão de dados de alta capacidade, que é essencial para apoiar a crescente procura de dados móveis e de conectividade.
Seleção de comprimento de onda: A tecnologia DWDM permite que vários comprimentos de onda no espectro da banda C (normalmente de 1525 nm a 1565 nm) sejam usados para comunicação óptica.Se tiverem requisitos específicos de comprimento de onda na banda CNo entanto, o fabricante pode oferecer opções de personalização para corresponder aos seus comprimentos de onda desejados.
Distância: O módulo TPD-TG20-XXDIR padrão tem uma capacidade de distância de 20 km.Você pode discutir seus requisitos com o fabricante para explorar a disponibilidade de opções personalizadas.
Intervalo de temperatura: se a gama de temperaturas padrão de -40°C a +85°C não corresponder ao ambiente de funcionamento,Pode perguntar sobre a possibilidade de personalizar a gama de temperaturas para melhor se adequar às suas condições específicas.
Tipo de conector: o módulo pode vir com um tipo de conector específico (por exemplo, LC, SC).Você pode discutir a possibilidade de personalização com o fabricante.
Orçamento de energia: Se você tiver requisitos específicos de orçamento de energia para sua rede, você pode discutir com o fabricante para determinar se o módulo pode ser personalizado para atender a esses requisitos.
Compatibilidade: Se tiver dúvidas sobre a compatibilidade com o seu equipamento ou rede existente,Você pode discutir com o fabricante para garantir que o módulo personalizado será compatível com o seu ambiente específico.
Suporte técnico e serviços do módulo transceptor SFP+
Fornecemos suporte técnico e serviços para o módulo de transceptor SFP +. Nossos serviços incluem instalação, manutenção, solução de problemas e atualizações.
Temos engenheiros e técnicos experientes que podem ajudá-lo com quaisquer problemas técnicos que possa ter.Nossa equipe pode fornecer aconselhamento e soluções para uma ampla variedade de questões relacionadas ao módulo de transceptor SFP +.
Também oferecemos atualizações e melhorias de software, bem como assistência técnica para instalação e configuração do produto.Nossa equipe de especialistas pode ajudá-lo a tirar o máximo proveito do seu módulo de transceptor SFP +.
Se você precisar de suporte técnico ou serviço para o seu módulo de transceptor SFP +, entre em contato conosco e teremos prazer em ajudar.
O Módulo Transceptor SFP+ será embalado de forma segura numa caixa à prova de choques e à prova de água.A caixa será selada com um rótulo à prova de adulteração para garantir que o produto permaneça intacto durante o processo de transporte.
O módulo transceptor SFP+ será enviado através de um serviço de entrega confiável e seguro.O serviço de entrega fornecerá informações de acompanhamento e confirmação de entrega para garantir que o produto seja entregue de forma segura e a tempo.
Folha de dados de referência Código do ficheiro: DS210007
