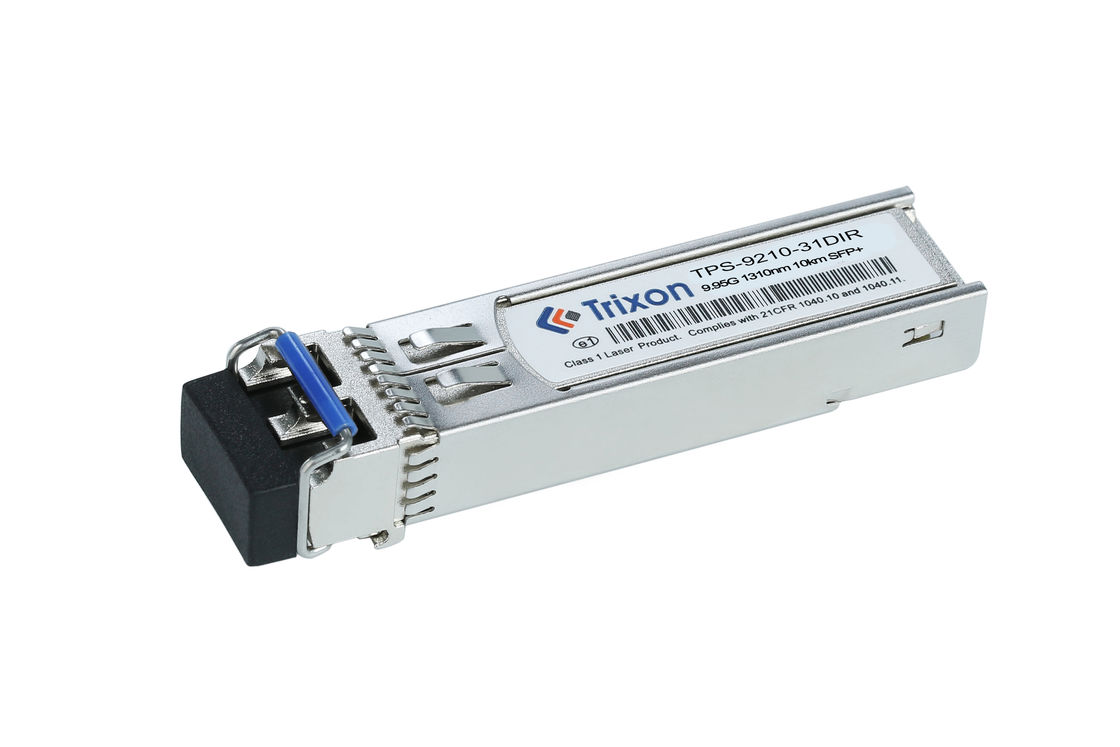

O módulo OC192/STM64 SFP+ Transceiver é um módulo de transceptor Pluggable Plus de pequeno fator de forma projetado para uso com fibra de modo único (SMF).Dispõe de uma interface de conector duplex LC e é capaz de fornecer até 10 km de distância de transmissãoEste módulo transceptor proporciona um excelente desempenho numa ampla gama de temperaturas (-5°C~+70°C). É uma solução ideal para a transmissão de dados de alta velocidade em redes OC192/STM64.
| Parâmetro | Valor |
|---|---|
| Taxa de dados | 9.95Gbps |
| Comprimento de onda | 1310 nm-DFB |
| Distância | 10 km |
| Interface óptica | Interface de conector LC duplex |
| DDM/DOM | - Sim, sim. |
| Conformidade | Conforme a especificação MSA SFP |
| Intervalo de temperatura | -5°C~+70°C |
| Tipo de fibra | SMF |
| Nome do produto | Módulo transceptor OC192/STM64 SFP+ |
Especificações de desempenho ¢ Óptico
(1310nm DFB e PIN, 10km),OC-192 SR-1/STM I-64.1)
| Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade |
| Transmissor | |||||
| Comprimento de onda central | λc | 1270 | 1310 | 1355 | nm |
|
Modo lateral |
SMSR | 30 | - | - | dB |
| Largura espectral (-20dB) | Δλ | - | - | 1 | nm |
| Potência média de saída*Nota9 | Pout | -6 | - | - Um. | dBm |
| Taxa de extinção | Urgência | 6 | - | - | dB |
| Potência média do transmissor desligado | Puta-off | - | - | - Trinta | dBm |
| Penalização pela dispersão do transmissor | TDP | - | - | 2 | dB |
| Tolerância à perda de retorno óptico | ORLT | - | - | 12 | dB |
| Figura de saída | Compatível com a OC192/STM64 | ||||
| Receptor | |||||
| Comprimento de onda central | λc | 1260 | - | 1610 | nm |
| Sensibilidade do receptor*Nota10 | SEN | - | - | - Trinta e três.5 | dBm |
| Sobrecarga do receptor | Pmax | - Um. | - | - | dBm |
| Ativos líquidos | Perda | - | - | - 14 | dBm |
| Período de validade | Localização | - 25 | - | - | dBm |
| LOS Histerese | Perda | 0.5 | - | 4 | dB |
Nota 5: A saída é acoplada a uma SMF de 9/125um. O valor típico é -2 dBm.
Nota6: Medido com um PRBS 231- padrão de ensaio @9,95 Gbps, BER≤10-12.
Redes industriais: o módulo TPS-9210-31DIR é adequado para aplicações de redes industriais que exigem transmissão de dados confiável e de alta velocidade em ambientes adversos.Pode ser usado para ligar dispositivos industriais, máquinas ou sensores a curtas distâncias dentro de instalações industriais.
Indústria de petróleo e gás: o módulo pode ser utilizado na indústria de petróleo e gás para comunicação e transmissão de dados em locais remotos de perfuração, refinarias ou gasodutos.A sua capacidade de operar numa ampla gama de temperaturas e resistir a condições adversas torna-o adequado para estes ambientes exigentes.
Sistemas de transportes e ferroviários: o módulo TPS-9210-31DIR pode ser implantado em sistemas de transportes e ferroviários para apoiar a comunicação e sinalização de alta velocidade entre diferentes componentes,tais como sistemas de controloO seu design robusto e a sua ampla gama de temperaturas tornam-no adequado para utilização em vias férreas, comboios ou infra-estruturas de transporte ao ar livre.
Subestações de energia e serviços públicos: o módulo pode ser utilizado em subestações de energia e serviços públicos para comunicação e transmissão de dados entre sistemas de controlo, medidores ou dispositivos de monitorização.A sua capacidade de resistir a temperaturas extremas e condições adversas torna-o adequado para utilização em ambientes de distribuição de energia.
Aplicações militares e de defesa: o módulo TPS-9210-31DIR pode ser empregado em aplicações militares e de defesa onde a transmissão de dados confiável e segura é crucial.Pode ser utilizado em sistemas de comunicação, equipamento de vigilância ou veículos militares para garantir uma conectividade robusta em ambientes desafiadores.
Ambientes industriais adversos: o módulo é adequado para qualquer ambiente industrial que experimente temperaturas extremas, umidade ou vibrações.operações de mineração, ou instalações químicas para permitir a transmissão e a conectividade de dados de alta velocidade.
Intervalo de temperatura: o intervalo de temperatura padrão para o módulo TPS-9210-31DIR é de -40°C a +85°C, adequado para ambientes industriais.Se necessitar de uma gama de temperaturas diferente para corresponder ao seu ambiente operacional específicoOs fabricantes podem oferecer opções de personalização para acomodar um intervalo de temperatura mais amplo ou mais estreito.
Tipo de conector: o módulo pode vir com um tipo de conector específico, como LC ou SC.Você pode discutir a possibilidade de personalizar o tipo de conector com o fabricante.
Compatibilidade: Se tiver dúvidas sobre a compatibilidade com o seu equipamento ou rede existente,Você pode discutir com o fabricante para garantir que o módulo personalizado será compatível com o seu ambiente específicoIsto pode envolver o ajuste de parâmetros ou configurações para assegurar uma integração perfeita.
Orçamento de energia: Se você tiver requisitos específicos de orçamento de energia para sua rede, você pode discutir com o fabricante para determinar se o módulo pode ser personalizado para atender a esses requisitos.Isto pode implicar o ajustamento do consumo de energia ou da sensibilidade do módulo..
Rótulos e Marcas: Se você precisar de rótulos ou marcas específicos no módulo, como logotipos personalizados ou números de série, você pode discutir essas opções de personalização com o fabricante.Eles podem ser capazes de acomodar as suas necessidades de marca.
Ensaios e certificação: Se o módulo precisar de ensaios ou certificação adicionais para cumprir normas específicas do setor ou requisitos de conformidade,Você pode discutir essas necessidades de personalização com o fabricantePodem ser capazes de fornecer processos de ensaio ou certificação personalizados.
A nossa equipa de especialistas fornece apoio técnico e serviços para módulos de transceptores SFP+.da instalação e depuração para solução de problemas e manutenção.
Podemos fornecer orientações sobre a melhor utilização do módulo, bem como aconselhar sobre o produto mais adequado às suas necessidades.A nossa equipa pode também prestar assistência para compreender as complexidades do produto e aconselhar sobre as soluções mais rentáveis.
Além disso, podemos prestar assistência para quaisquer problemas que possam surgir durante a utilização do módulo.A nossa equipa dedica-se a fornecer o melhor serviço ao cliente para garantir uma operação suave e eficiente do módulo.
Também fornecemos suporte abrangente para o produto, desde a compra inicial até a eventual atualização ou substituição.Nós nos esforçamos para fornecer uma solução que atenda às suas necessidades e ofereça o melhor valor para o dinheiro.
O módulo transceptor SFP+ é embalado em um saco ESD e enviado em uma caixa de papelão para garantir a entrega segura.
Folha de dados de referência Código do ficheiro: DS090016
