Este módulo de transceptor SFP é um transceptor óptico de alto desempenho e econômico para 10 km de links SMF. É compatível com a especificação SFP do Multi-Source Agreement (MSA).Este módulo é feito para aplicações de portas de pequeno fator de forma plugável (SFP), e é projetado para funcionar com uma única fonte de alimentação de 3,3 V e interface lógica TTL. Este módulo suporta enchufe a quente e tem uma faixa de temperatura de -5 °C a +70 °C.Ele também tem a função de Interface Digital de Monitoramento de Diagnóstico (DDMI), que permite ao usuário monitorar os parâmetros em tempo real do transceptor, como temperatura, tensão, corrente de distorção do laser, transmitir potência óptica e receber potência óptica.É projetado para aplicações de módulo de transceptor óptico LR (Long Range).
Parâmetro | Valor |
---|---|
Nome do produto | 1.25G GBE Transceptor SFP bidirecional |
Tipo de conector | Interface de conector LC único |
Tipo de fibra | SMF |
Comprimento de onda | 1550nm/1310nm |
Distância | 20 km |
Conformidade | Conforme a especificação MSA SFP |
Taxa de dados | Taxa de transferência de dados operacionais até 1,25 Gbps |
Intervalo de temperatura | -5°C ~+70°C |
DDMI | - Sim, sim. |
Fornecimento de energia | Fonte de alimentação única de 3,3 V e interface lógica TTL |
(1310 nm/1550nm,FP/DFBe PIN,20 mil.(m)
Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade | Notas | |
Transmissor | |||||||
Comprimento de onda central | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Largura espectral*N- Não.4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
Potência média de saída | POUT | - 9 | -3 | dBm | |||
Taxa de extinção | Urgência | 10 | dB | ||||
Potência média do transmissor desligado | PDesligado | - 45 | dBm | ||||
Figura de saída | Compatível com a máscara ocular Telcordia GR-253-CORE e IEEE 802.3ah-2004 | ||||||
Receptor | |||||||
Comprimento de onda central | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Sensibilidade*N- Não.5 | PIN | - 22 anos. | dBm | ||||
Sobrecarga do receptor | Sobrecarga | -3 | dBm | ||||
Perda de retorno óptico | 12 | dB | |||||
Período de validade | Localização | - Trinta e cinco | dBm | ||||
Ativos líquidos | Perda | - 25 | dBm | ||||
LOS Histerese | 0.5 | 4 | dB |

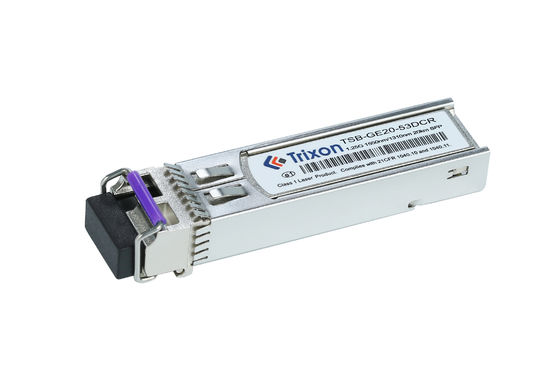

O módulo de transceptor SFP Trixon TSB-GE20-53DCR 1.25G foi concebido com o objetivo de fornecer uma comunicação de dados confiável em 20 km de fibra monomodo.Oferece um intervalo de temperatura alargado de -5°C a +70°C e apresenta DDMI para melhor desempenhoA interface é um único conector LC para fácil conexão. Feito na China, o Trixon TSB-GE20-53DCR 1.O módulo de transceptor 25G SFP é uma solução ideal para as necessidades de comunicação de dados e redeFoi concebido para proporcionar um desempenho fiável para aplicações que exigem transferência de dados de alta velocidade a longas distâncias.Este módulo transceptor versátil apresenta um baixo consumo de energia e é altamente compatível com uma ampla gama de.25G módulos de transceptor SFP. O módulo de transceptor TSB-GE20-53DCR 1.25G SFP da Trixon é uma escolha ideal para comunicações de dados e necessidades de rede.Oferece um intervalo de temperatura alargado de -5°C a +70°C, DDMI, fonte de alimentação única de 3,3 V e interface lógica TTL, e um único conector LC para fácil conexão.Este módulo transceptor confiável e versátil é fabricado na China e fornece uma solução econômica para as necessidades de comunicação de dados e rede.
Personalização de comprimento de onda: Este transceptor suporta transmissão unidirecional entre comprimentos de onda de 1550nm e 1310nm.Você pode escolher a configuração de comprimento de onda apropriada com base em suas necessidades de rede específicas.
Distância de transmissão: Este transceptor é projetado para fibra de modo único (SMF) com uma distância de transmissão máxima de 20 km.Pode contactar o fornecedor ou o fabricante para saber se existem outras versões ou opções disponíveis.
Intervalo de temperatura de funcionamento: O transceptor TSB-GE20-53DCR padrão funciona na faixa de temperatura de -5°C a +70°C.pode perguntar ao seu fornecedor ou fabricante se existem versões personalizáveis para condições de temperatura mais baixas ou mais altas.
Tipo de conector de fibra óptica: Este transceptor usa um conector de fibra óptica padrão, geralmente do tipo LC (Lucent Connector).pode discutir com o seu fornecedor ou fabricante se existem versões personalizáveis disponíveis para o seu tipo específico de conector.
Fornecemos suporte técnico e serviços para o módulo transceptor SFP.
Oferecemos atendimento ao cliente 24 horas por dia, 7 dias por semana e suporte técnico por telefone, e-mail e bate-papo on-line.
Também oferecemos uma ampla gama de serviços para ajudar na instalação, manutenção e solução de problemas.Otimizar o desempenho, e corrigir quaisquer problemas de hardware ou software.
Oferecemos uma cobertura de garantia abrangente para o módulo de transceptor SFP. As nossas garantias cobrem peças e mão-de-obra, bem como fornecem acesso aos nossos serviços de reparação e suporte.
O módulo transceptor SFP deve ser embalado numa embalagem de proteção estática para minimizar o risco de danos por ESD (descarga eletrostática).Cada módulo deve ser embalado individualmente com protecção ESD e a embalagem deve ser rotulada com o número da peça e outras informações pertinentes..
Para o transporte, o módulo transceptor SFP deve ser enviado numa caixa de papelão resistente com o preenchimento e a rotulagem adequados.
Folha de dados de referência Código do ficheiro: DS100033
