Este módulo de transceptor SFP é um transceptor óptico de alto desempenho e econômico para 10 km de links SMF. É compatível com a especificação SFP do Multi-Source Agreement (MSA).Este módulo é feito para aplicações de portas de pequeno fator de forma plugável (SFP)Este módulo suporta enchimento a quente e tem uma faixa de temperatura de -40 °C ~ +85 °C.Ele também tem a função de Interface Digital de Monitoramento de Diagnóstico (DDMI), que permite ao usuário monitorar os parâmetros em tempo real do transceptor, como temperatura, tensão, corrente de distorção do laser, transmitir potência óptica e receber potência óptica.É projetado para aplicações de módulo de transceptor óptico LR (Long Range).
Parâmetro | Valor |
---|---|
Nome do produto | 1.25G GBE Transceptor SFP bidirecional |
Tipo de conector | Interface de conector LC único |
Tipo de fibra | SMF |
Comprimento de onda | 1550nm/1310nm |
Distância | 20 km |
Conformidade | Conforme a especificação MSA SFP |
Taxa de dados | Taxa de transferência de dados operacionais até 1,25 Gbps |
Intervalo de temperatura | -40°C ~ +85°C |
DDMI | - Sim, sim. |
Fornecimento de energia | Fonte de alimentação única de 3,3 V e interface lógica TTL |
Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade | Notas | |
Transmissor | |||||||
Comprimento de onda central | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Largura espectral*N- Não.4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
Potência média de saída | POUT | - 9 | -3 | dBm | |||
Taxa de extinção | Urgência | 10 | dB | ||||
Potência média do transmissor desligado | PDesligado | - 45 | dBm | ||||
Figura de saída | Compatível com a máscara ocular Telcordia GR-253-CORE e IEEE 802.3ah-2004 | ||||||
Receptor | |||||||
Comprimento de onda central | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Sensibilidade*N- Não.5 | PIN | - 22 anos. | dBm | ||||
Sobrecarga do receptor | Sobrecarga | -3 | dBm | ||||
Perda de retorno óptico | 12 | dB | |||||
Período de validade | Localização | - Trinta e cinco | dBm | ||||
Ativos líquidos | Perda | - 25 | dBm | ||||
LOS Histerese | 0.5 | 4 | dB |

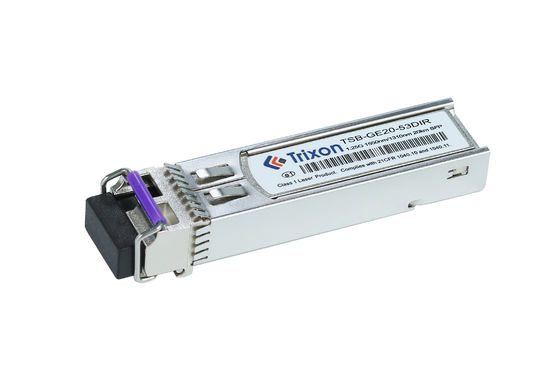

O transceptor TSB-GE20-53DIR é adequado para redes de comunicação óptica onde uma taxa de dados de 1,25 Gbps é suficiente.
O recurso BIDI (bi-direcional) permite comunicação bidirecional através de uma única fibra, usando diferentes comprimentos de onda para transmitir e receber sinais.Isso o torna adequado para aplicações onde apenas uma fibra está disponível ou para implantações econômicas.
A distância de transmissão de 20 quilômetros torna-o adequado para redes de comunicação óptica de médio alcance, como redes de área local (LAN), redes metropolitanas ou redes de campus.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsSão tecnologias de acesso de fibra óptica utilizadas para serviços de banda larga em ambientes residenciais e comerciais.
A ampla faixa de temperatura de -40°C a +85°C torna este transceptor adequado para implantação em condições ambientais adversas, como ambientes externos ou industriais.
Taxa de dados: os módulos de transceptor podem ser personalizados para suportar diferentes taxas de dados com base nos requisitos específicos da rede.ou taxas de dados mais elevadas.
Distância de transmissão: a distância de transmissão de um módulo transceptor pode ser personalizada para atender às necessidades específicas da rede.ou distâncias de longo alcance.
Comprimento de onda: Os transceptores podem ser personalizados para operar em comprimentos de onda específicos, como 850nm, 1310nm ou 1550nm, dependendo da infraestrutura e requisitos da rede.
Faixa de temperatura: os módulos transceptores podem ser personalizados para operar dentro de faixas de temperatura específicas para garantir um desempenho ideal em várias condições ambientais,tais como faixas de temperatura alargadas ou ambientes industriais especializados.
Interface do conector: as opções de personalização para a interface do conector podem incluir vários tipos, como conectores LC, SC ou MPO,Dependendo do equipamento de rede específico e da infraestrutura de cablagem utilizada.
Suporte de protocolo: Os transceptores podem ser personalizados para suportar diferentes protocolos e padrões, como Ethernet, Fibre Channel, SONET / SDH ou padrões específicos da indústria.
Fator de forma: as opções de personalização podem incluir diferentes fatores de forma, incluindo SFP, SFP+, QSFP ou CFP, para garantir a compatibilidade com o equipamento de rede utilizado.
Características adicionais: Dependendo dos requisitos específicos, os módulos de transceptor podem ser personalizados com características adicionais, como monitoramento de diagnóstico digital (DDM),que fornece capacidades de monitorização e diagnóstico em tempo real.
Fornecemos suporte técnico e serviços para o módulo transceptor SFP.
Oferecemos atendimento ao cliente 24 horas por dia, 7 dias por semana e suporte técnico por telefone, e-mail e bate-papo on-line.
Também oferecemos uma ampla gama de serviços para ajudar na instalação, manutenção e solução de problemas.Otimizar o desempenho, e corrigir quaisquer problemas de hardware ou software.
Oferecemos uma cobertura de garantia abrangente para o módulo de transceptor SFP. As nossas garantias cobrem peças e mão-de-obra, bem como fornecem acesso aos nossos serviços de reparação e suporte.
O módulo transceptor SFP deve ser embalado numa embalagem de proteção estática para minimizar o risco de danos por ESD (descarga eletrostática).Cada módulo deve ser embalado individualmente com protecção ESD e a embalagem deve ser rotulada com o número da peça e outras informações pertinentes..
Para o transporte, o módulo transceptor SFP deve ser enviado numa caixa de papelão resistente com o preenchimento e a rotulagem adequados.
Folha de dados de referência Código do ficheiro: DS100033
