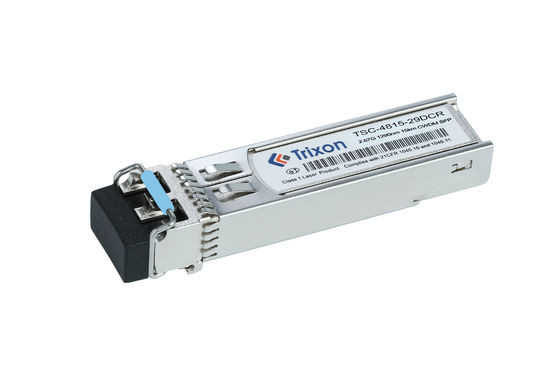

Este transceptor OC-48/STM-16 SFP CWDM é projetado para taxa de dados de 1,25Gbps e baseado em interface de conector LC duplo para transmissão de fibra SMF duplex.É um produto de alto desempenho e custo-benefício que suporta a função DDMI (Digital Diagnostic Monitoring Interface)Com o suporte de uma única fonte de alimentação +3.3V, o transceptor óptico é compatível com os padrões IEEE 802.3z 1000BASE-SX e SFF-8472, e suporta comprimentos de onda CWDM de 1310nm e 1550nm.
Este dispositivo foi projetado para atender aos requisitos de alta densidade, alta contagem de portas de aplicações no centro de dados, núcleo empresarial e camada de agregação, bem como acesso à área metropolitana.E seu tamanho compacto e baixo consumo de energia tornam-no uma solução ideal para sistemas baseados em SFP.
| Nome do produto | OC-48/STM-16 Transceptor CWDM SFP |
|---|---|
| Conformidade | Compatível com a especificação MSA SFP SFF-8472 |
| Laser | CWDM |
| Distância | 15 km |
| Tipo de conector | Interface de conector LC duplex |
| Tipo de fibra | SMF |
| Taxa de dados | Taxa de dados operacionais até 2,5 Gbps |
| Com um comprimento de 80 mm ou mais | Plugável a quente |
| DDMI | - Sim, sim. |
| Intervalo de temperatura | -5°C ~+70°C |
(Quatrocentos.(m)
| Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda central | λc | λc-7.5 | λc | λc+7.5 | nm | |||
| Largura espectral*N- Não.4 | ∆λ | 1 | nm | DFB-LD | ||||
| Potência média de saída | POUT | - 5 | 0 | dBm | ||||
| Taxa de extinção | Urgência | 8.2 | dB | |||||
| Potência média do transmissor desligado | PDesligado | - 45 | dBm | |||||
| Figura de saída | Cumprir as máscaras de olho STM-16/OC-48 quando filtradas | |||||||
| Receptor | ||||||||
| Comprimento de onda central | λc | 1200 | 1600 | nm | ||||
| Sensibilidade*N- Não.5 | PIN | - 18 anos. | dBm | |||||
| Sobrecarga do receptor | Sobrecarga | 0 | dBm | |||||
| Perda de retorno óptico | 12 | dB | ||||||
| Período de validade | Localização | - Trinta e cinco | dBm | |||||
| Ativos líquidos | Perda | - 25 | dBm | |||||
| LOS Histerese | 0.5 | 4 | dB | |||||
O transceptor é usado principalmente em redes de comunicação óptica que exigem uma taxa de dados de 2,5 Gbps.
É adequado para aplicações baseadas nos padrões de comunicação OC-48 (Transportador Óptico 48) e STM-16 (Módulo de Transporte Síncrono 16).
O transceptor suporta a tecnologia CWDM (Gross Wavelength Division Multiplexing),que permite a transmissão simultânea de múltiplos sinais ópticos através de uma única fibra utilizando diferentes comprimentos de onda.
Pode ser usado em várias aplicações de rede, incluindo telecomunicações, data centers, redes empresariais e redes de acesso/metrô.
Taxa de dados: os módulos de transceptor podem ser personalizados para suportar diferentes taxas de dados com base nos requisitos da rede.
Distância de transmissão: A distância de transmissão de um módulo transceptor pode ser personalizada para atender aos requisitos específicos da rede.g., alguns metros), de alcance médio (por exemplo, até 10 quilómetros) ou de longo alcance (por exemplo, até 80 quilómetros ou mais).
Faixa de temperatura: a faixa de temperatura de um módulo transceptor pode ser personalizada para garantir um desempenho ideal em condições ambientais específicas.Esta personalização permite que o módulo funcione de forma confiável em temperaturas extremas, como em ambientes industriais ou ao ar livre.
Interface de conector: os módulos de transceptor podem ser personalizados para suportar diferentes tipos de interfaces de conector, como conectores LC, SC ou MPO.A escolha da interface do conector depende do equipamento de rede específico e da infraestrutura de cablagem utilizada.
Protocolos e padrões: os módulos de transceptor podem ser personalizados para suportar vários protocolos e padrões, como Ethernet, Fibre Channel, SONET / SDH ou padrões específicos da indústria.
comprimentos de onda: para módulos que utilizam tecnologias de multiplexação por divisão de comprimento de onda (WDM),As opções de personalização podem incluir canais ou combinações de comprimentos de onda específicos para suportar arquiteturas ou requisitos de rede específicos..
Fator de forma: os módulos de transceptor vêm em vários fatores de forma, como SFP, SFP+, QSFP ou CFP.a personalização pode envolver a selecção do fator de forma adequado para a compatibilidade.
Oferecemos suporte técnico e serviço abrangente para nossos produtos de módulo transceptor SFP.
Fornecemos informações detalhadas sobre os produtos, aconselhamento técnico e soluções para ajudar os clientes a fazer a melhor escolha para as suas necessidades.
A embalagem e o transporte do módulo transceptor SFP exigem:
Folha de dados de referência Código do ficheiro: DS210006
