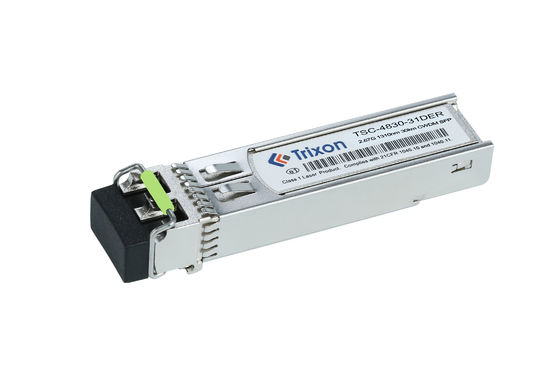

Nosso módulo de transceptor SFP é compatível com a especificação MSA SFP SFF-8472, e suporta a interface de monitoramento de diagnóstico digital (DDMI) para acesso em tempo real aos parâmetros operacionais do dispositivo.É um módulo de transceptor óptico ligável a quente para aplicações de fibra duplex de modo único (SMF), com taxa de dados operacional de 1G a 2,5Gbps, e suporta transmissão LR/LW. Oferece uma excelente combinação de alto desempenho e fiabilidade para atender aos requisitos do data center,redes de empresas e de transportadoras.
| Atributo | Especificações |
|---|---|
| Nome do produto | OC-48/STM-16 Transceptor CWDM SFP |
| Taxa de dados | Taxa de transferência de dados operacionais de 1G a 2,5 Gbps |
| Distância | 30 km |
| Laser | CWDM (1310 nm) |
| Tipo de fibra | Fibra de modo único (SMF) |
| Tipo de conector | Interface de conector LC duplex |
| Fornecimento de energia | Fonte de alimentação única de 3,3 V e interface lógica TTL |
| Intervalo de temperatura | -20°C ~ +85°C |
| Conformidade | Compatível com a especificação MSA SFP SFF-8472 |
| Com um comprimento de 80 mm ou mais | Plugável a quente |
| Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda central | λc | λc-7.5 | λc | λc+6.5 | nm |
1271/1291 1311/1351 1371/1411 1471/1491 1511/1531 1551/1571 |
||
| Largura espectral*N- Não.4 | ∆λ | 1 | nm | DFB-LD | ||||
| Potência média de saída | POUT | 1 | 4 | dBm | ||||
| Taxa de extinção | Urgência | 8.2 | dB | |||||
| Potência média do transmissor desligado | PDesligado | - 45 | dBm | |||||
| Figura de saída | Cumprir as máscaras de olho STM-16/OC-48 quando filtradas | |||||||
| Receptor | ||||||||
| Comprimento de onda central | λc | 1200 | 1600 | nm | ||||
| Sensibilidade*N- Não.5 | PIN | - 29 | dBm | |||||
| Sobrecarga do receptor | Sobrecarga | - 9 | dBm | |||||
| Perda de retorno óptico | - Doze | dB | ||||||
| Período de validade | Localização | - 42 anos. | dBm | |||||
| Ativos líquidos | Perda | - Trinta | dBm | |||||
| LOS Histerese | 0.5 | 4 | dB | |||||
Nota4: VSCEL LD e FP LD medidos largura espectral RMS, DFB LD medidos largura espectral 20 dB.
Nota5: A potência óptica média mínima medida no BER inferior a 1E-12@padrão é PRBS223-1 @ 2.67Gbps
Sistema de comunicação de fibra óptica: Este módulo CWDM é adequado para sistemas de comunicação de fibra óptica e pode ser usado para estabelecer ligações de transmissão de dados 2.5G.Pode operar num intervalo de temperatura alargado e suporta a transmissão a longas distâncias (30 km)Portanto, pode ser usado em acesso de fibra óptica, banda larga de fibra óptica, transmissão de fibra óptica e outros campos de aplicação.
Interconexão de data center: em um ambiente de data center, este módulo CWDM pode ser usado para implementar a interconexão dentro do data center.dispositivos de armazenamento e dispositivos de redeO seu intervalo de temperatura alargado permite-lhe adaptar-se às diferentes condições de temperatura nos centros de dados.
Rede de telecomunicações: este módulo CWDM pode ser utilizado para a transmissão de dados em redes de telecomunicações.equipamento de transmissão e nós de rede para alcançar a alta velocidadeÉ capaz de operar numa gama de temperaturas alargada e de se adaptar a diferentes condições ambientais.
Sistema de vigilância por vídeo: Este módulo CWDM é também adequado para a transmissão de dados em sistemas de vigilância por vídeo.Pode ser utilizado para ligar câmaras de vídeo e centros de monitorização para suportar a transmissão de vídeo de longa distânciaO seu alargado intervalo de temperatura torna-o adequado para as necessidades de vigilância por vídeo ao ar livre ou em ambientes adversos.
Velocidade de transmissão: Se você precisar de uma velocidade de transmissão diferente do padrão 2.5G, como 1G ou 10G, você pode discutir esse requisito com o fabricante ou fornecedor.Eles podem ser capazes de fornecer uma solução personalizada para atender a sua velocidade de transmissão desejada.
Comprimento de onda: O módulo CWDM normalmente opera em comprimentos de onda específicos definidos pelo padrão CWDM.Você pode perguntar sobre a possibilidade de personalizar o módulo para operar nesses comprimentos de onda.
Distância de transmissão: Se necessitar de uma distância de transmissão mais longa ou mais curta do que os 30 km normais,Você pode discutir com o fabricante se eles podem personalizar o módulo para atender às suas necessidades específicas de distância.
Intervalo de temperatura: se a sua aplicação exigir uma gama de temperaturas mais ampla ou mais estreita do que a especificada -20°C ~ +85°C,você pode perguntar sobre a possibilidade de personalizar a faixa de temperatura para o módulo.
Tipo de conector: a configuração padrão para este módulo pode ser conectores LC. No entanto, se você precisar de um tipo de conector diferente, como SC ou ST,Você pode discutir a possibilidade de personalização com o fabricante.
Funcionalidade DDMI: Se precisar de funcionalidade Digital Diagnostic Monitoring Interface (DDMI) para monitorizar o desempenho e os parâmetros do módulo,Você pode confirmar com o fabricante se este recurso está disponível ou pode ser personalizado.
Embalagem e envio do módulo de transceptor SFP
O módulo transceptor SFP é embalado com segurança em um invólucro de bolha protetor e colocado em uma caixa de papelão ou caixa de plástico para transporte.A caixa é então fechada num material de embalagem à prova d'água, como polietileno ou papel kraft.A caixa é então selada com fita adesiva para garantir a segurança do produto durante o transporte.Uma vez selado o pacoteEstá pronto para ser enviado.
Folha de dados de referência Código do ficheiro: DS900003
