| Nome da marca: | Trixon |
| Número do modelo: | TQS-QGM5-31DCR |
| MOQ: | Negociável |
| preço: | Negociável |
| Detalhes da embalagem: | Negociável |
| Condições de pagamento: | L/C D/P |

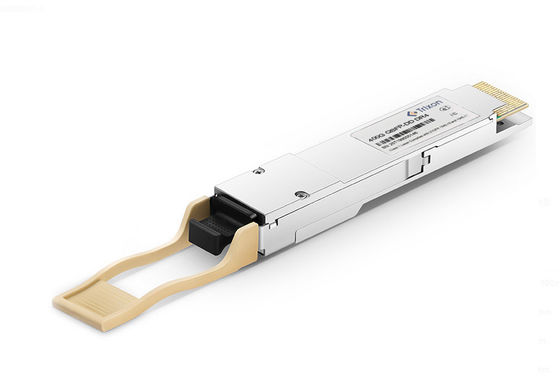

TQS-QGM5-31DCR 400G QSFP-DD DR4 Transceptor 4x106.25Gbps 500m distância 0°C ~ +70°C SMF MPO-12 conector
| Atributo | Valor |
|---|---|
| Nome do produto | 400G QSFP-DD DR4 Transceptor |
| Tipo de fibra | SMF |
| Fator de forma | QSFP-DD |
| Laser | 1310 EML |
| Intervalo de temperatura | 0°C ~ 70°C |
| Aplicação | A partir de 1 de janeiro de 2016, a taxa de utilização do sistema de transmissão de dados será de 5%, em conformidade com o disposto no n.o 1. |
| Distância | 500m |
| Interface óptica | Interface óptica 400GBASE-DR4 |
| Conector | Tipo 2 de caixa com conector MPO-12 |
| Interface elétrica de entrada/saída de alta velocidade | 400GAUI-4 |
| Receptor único MPO-12 | - Sim, sim. |
| Fator de forma do tipo OSFP | - Sim, sim. |
| Consumo máximo de energia | 10W |
Especificações de desempenho ¢ Óptico
| Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade | |
| Transmissor | ||||||
| Comprimento de onda central | λ | 1311 | nm | |||
| Taxa de sinal do transmissor | 53.125 | Gbd PAM4 | ||||
| SMSR | 30 | dB | ||||
| Potência média de lançamento, por faixa | Pout | ¥2.9 | 4 | dB m | ||
| OMA exterior, cada faixa | Nota 5 | OMAouter | -Não.8 | 4.2 | dBm | |
| Potência de lançamento em OMAouter menos TDECQ, cada faixa | TOMA | - Dois.2 | dB | |||
| Fecho de olho de transmissor e de dispersão para PAM4 | TDECQ | 3.4 | dB | |||
| TDECQ 10log10 ((Ceq) | 3.4 | dB | ||||
| Tolerância à perda de retorno óptico | TOL | 21.4 | dB | |||
| Média POUT (Laser desligado) | - Não. | - | - 15. | dBm | ||
| Taxa de extinção | Urgência | 3.5 | - | - | dB | |
| Tempo de transição do transmissor | 17 | ps | ||||
| RIN17.1OMA | RIN | -136 | dB/Hz | |||
| Reflexão do transmissor | Tr | - 26 anos. | dB | |||
Nota 5: Mesmo que o TDECQ < 1,4 dB, o OMAouter (min) deve exceder este valor
| Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade |
| Receptor | |||||
| Comprimento de onda central | λ | 1311 | nm | ||
| Limite de danos, para cada faixa | Pd | 5 | dBm | ||
| Potência média de recepção, por faixa | Pai! | - Cinco.9 | - | 4 | dBm |
| Potência de recepção (OMAouter), por faixa | RXoma | - | - | 4.2 | dBm |
| Reflexão do receptor | - 26 anos. | dBm | |||
| Sensibilidade do receptor (OMAouter), por faixa Nota 6 | SOMA | - Um.9 | dBm | ||
| Fechamento do olho sob tensão para PAM4 (SECQ) Nota 7 | 3.4 | dB | |||
| SECQ 10log10 ((Ceq), faixa em ensaio | 3.4 | ||||
| OMAouter de cada faixa de agressor | 4.2 dBm |
Nota 6: Sensibilidade do receptor (OMAouter), cada faixa (máximo) é informativa e definida para um transmissor com um valor de SECQ até 3,4 dB.
Nota 7: Medido com sinal de ensaio de conformidade no TP3 para o BER = 2,4x10 -4
O fator de forma QSFP-DD fornece uma solução compacta e de alta densidade para transmissão de dados 400G, permitindo uma utilização eficiente do espaço dentro dos equipamentos de rede.
No geral, o módulo transceptor TQS-QGM5-31DCR 400G QSFP-DD DR4 é projetado para transmissão de dados de longa distância e alta velocidade através de fibra de modo único em ambientes de data center.Suas características e especificações o tornam adequado para aplicações de alta largura de banda que exigem conectividade confiável e eficiente dentro da arquitetura de rede do data center.
Distância de transmissão: enquanto o módulo padrão suporta uma distância de transmissão de até 500 metros,pode ser possível personalizar o módulo para suportar distâncias mais longas ou mais curtas com base em suas necessidades específicasEsta personalização pode ajudar a garantir um desempenho óptimo e compatibilidade com a sua infraestrutura de rede.
Intervalo de temperatura: Se a sua aplicação exigir uma operação em ambientes com condições de temperatura fora da gama normal de 0°C a +70°C,a personalização pode ser considerada para expandir ou reduzir a faixa de temperatura para atender às suas exigências ambientais específicas.
Tipo de conector: enquanto o módulo padrão vem com um conector MPO-12, a personalização pode envolver o uso de um tipo de conector diferente, como LC ou outras opções,dependendo da sua infraestrutura de rede e preferências de conectividade.
Consumo de energia: opções de personalização podem estar disponíveis para otimizar o consumo de energia com base no seu orçamento de energia ou objetivos de eficiência energética.Isto pode envolver ajustar o consumo de energia ou implementar recursos de poupança de energia sem comprometer o desempenho.
Características de diagnóstico: Dependendo das necessidades de monitorização e diagnóstico, a personalização pode incluir ou excluir características de diagnóstico específicas,como Monitoramento Óptico Digital (DOM) ou Interface de Monitoramento de Diagnóstico Digital (DDMI), para assegurar a monitorização e a comunicação em tempo real dos parâmetros críticos.
Fornecer suporte técnico online 24 horas por dia, 7 dias por semana para o transceptor 400G.
Fornecer serviços gratuitos de manutenção de produtos, como a substituição gratuita de produtos.
Fornecer formação gratuita sobre produtos e serviços pós-venda.
Fornecer serviços profissionais de consultoria de produtos.
Fornecer suporte a produtos e serviços de personalização.
O transceptor 400G é enviado em uma caixa de papelão com espuma protetora dentro. A caixa deve ser rotulada com o nome do produto e número de série. O produto é então colocado em um contêiner de transporte,Que será selada com um selo seguro.O contentor é enviado para o endereço do cliente.
|
|
