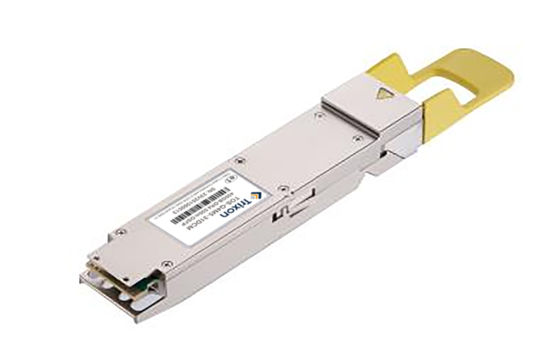

| Nome da marca: | Trixon |
| Número do modelo: | TOS-Q4M5-31DCM |
| MOQ: | Negociável |
| preço: | Negociável |
| Condições de pagamento: | T/T, L/C |
Características:
•OSFP com ligação a quente
• Transmissor EML e receptor PIN PD
•Suporte a taxa de bits agregada de 425Gb/s
•Suporte tanto para Ethernet quanto para InfiniBand NDR
•Compatível com a norma IEEE 802.3-2022: - Interface óptica 400GBASE-DR4
•Conforme a norma IEEE 802.3ck-2022: - Interface elétrica 400GAUI-4/200GAUI-2/100GAUI-1 C2M
•Compatível com a especificação 1.6 da InfiniBand Trade Association (IBTA) - InfiniBand NDR interface elétrica e óptica
•Compatível com a especificação OSFP MSA Rev. 5.0 RHS housing ((com o corpo mais longo:107.8 mm) com MPO12/APC
recipiente
•Compatível com o CMIS Rev. 5.0
•Temperatura de funcionamento do caso 0°C a 70°C
•Interface com monitoramento de diagnóstico digital
•Conforme a Diretiva 2011/65/UE da UE (conforme à RoHS)
•Laser de classe 1
Especificações de desempenho ¢ Óptico
Transmissor OEspecificações técnicas
| Parâmetro | Símbolo | Min. | Tipico | Max. - O quê? | Unidade | Notas |
| Comprimento de onda | λC | 1304.5 | 1311 | 1317.5 | nm | |
| Relação de supressão do modo lateral | SMSR | 30 | - | - | dB | |
| Potência média de lançamento, por faixa | AOPL | - Dois.9 | - | 4.0 | dBm | 1 |
| Amplitude de modulação óptica externa (OMAouter), por faixa | TOMA | -Não.8 | - | 4.2 | dBm | |
| Potência de lançamento em OMAouter menos TDECQ, cada faixa | TOMA-TDECQ | - Dois.2 | - | - | dBm | |
| Fechamento do olho do transmissor e do olho de dispersão para PAM4 (TDECQ), em cada faixa | TDECQ | - | - | 3.4 | dB | |
| TDECQ 10log10 ((Ceq), por faixa | - | - | - | 3.4 | dB | |
| Potência média de lançamento do transmissor desligado, por faixa | TOFF | - | - | - 15. | dBm | |
| Taxa de extinção | Urgência | 3.5 | - | - | dB | |
| Tempo de transição do transmissor | Tr | 17 | ps | |||
| RIN21.4OMA | RIN | - | - | -136 | dB/Hz | |
| Tolerância à perda de retorno óptico | ORL | - | - | 21.4 | dB | |
| Reflexão do transmissor | TR | - | - | - 26 anos. | dB | 2 |
|
|

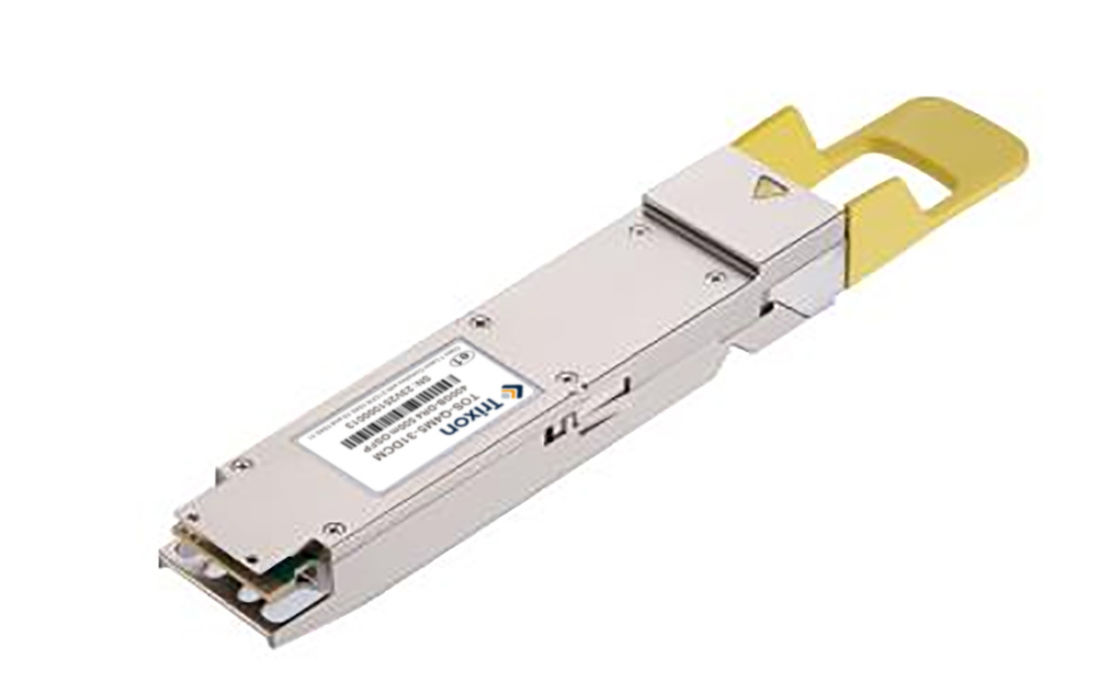

| Nome da marca: | Trixon |
