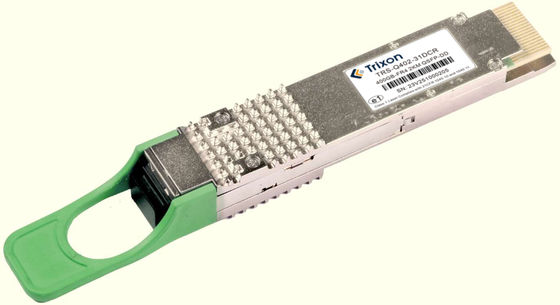

| Nome da marca: | Trixon |
| Número do modelo: | TRS-Q402-31DCR |
| MOQ: | Negociável |
| preço: | Negociável |
| Condições de pagamento: | T/T, L/C |
Características:
• Compatível com 400GBASE-FR4 ((IEEE802.3cu)
• Compatível com o padrão IEEE 802.3bs:400GAUI-8 interface elétrica
• Compatível com a QSFP-DD MSA HW Rev 5.1;abrigo de tipo 2 com conector duplex LC
• Compatível com o QSFP-DD CMIS Rev 4.0
• Consumo máximo de energia 10 W
• Temperatura de funcionamento 0°C a 70°C
• Interface serial de dois fios com monitorização de diagnóstico digital
• Conforme a Directiva 2011/65/UE da UE ((compatível com a RoHS)
• Laser de classe 1
Desempenho óptico
| Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade |
| Transmissor | |||||
| Comprimento de onda central | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| Taxa de sinal do transmissor | 53.125 | Gbd PAM4 | |||
| SMSR | 30 | dB | |||
| Potência de lançamento média total | Pmax | 10.2 | dBm | ||
| Potência média de lançamento, por faixa | Pout | ¢3.2 | 4.4 | dBm | |
| OMA exterior, cada faixa | OMAouter | 3.7 | dBm | ||
|
Amplitude de modulação óptica externa (OMAouter) de cada faixa: para TDECQ < 1,4 dB para 1,4≤TDECQ≤3,4dB |
Toma |
-Não.2 -1.6+TDECQ |
|||
| Diferença de potência de lançamento entre quaisquer duas pistas (OMAouter) | DP | 3.9 | dB | ||
| Fecho de olho de transmissor e de dispersão para PAM4 | TDECQ | 3.4 | dB | ||
| Fechamento do olho do transmissor para PAM4 ((TECQ) | TECQ | 3.4 | dB | ||
| Sobre/abaixo do tiro | 22 | % | |||
| Excursão de potência do transmissor | 1.8 | dBm | |||
| Tolerância à perda de retorno óptico | TOL | 17.1 | dB | ||
| Média POUT (Laser desligado) | - Não. | - | - Dezesseis. | dBm | |
| Taxa de extinção | Urgência | 3.5 | - | - | dB |
| Tempo de transição do transmissor | 17 | ps | |||
| RIN17.1OMA | RIN | -136 | dB/Hz | ||
| Reflexão do transmissor | Tr | - 26 anos. | dB | ||
| Parâmetro | Símbolo | Min. | Tipo. | Max. | Unidade |
| Receptor | |||||
| Comprimento de onda central | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| Modulação | PAM4 | ||||
| Limite de danos, para cada faixa | Pd | 5.4 | dBm | ||
| Potência média de recepção, por faixa | Pai! | - Sete.2 | - | 4.4 | dBm |
| Potência de recepção (OMAouter), por faixa | RXoma | - | - | 3.7 | dBm |
| Diferença de potência de recepção entre quaisquer duas faixas (OMAouter) | DR | - | 4.1 | dB | |
| Reflexão do receptor | - 26 anos. | dBm | |||
|
Sensibilidade do receptor (OMAouter), por faixa para TECQ < 1,4 dB para 1,4≤TECQ≤3,4dB |
SOMA |
- Quatro.6 -6+TECQ |
dBm | ||
| Fechamento do olho sob tensão para PAM4 (SECQ) | 3.4 | dB | |||
| OMAouter de cada faixa de agressor | 1.4 | dBm | |||
|
|
